El micrómetro es una herramienta clave en talleres e industrias para medir con exactitud dimensiones pequeñas. Si necesitas garantizar precisión en piezas mecánicas, tornillos o componentes delicados, dominar el uso del micrómetro es esencial. A continuación, te explicamos cómo manejarlo correctamente, complementado con su principio de funcionamiento para entender su alta precisión.
POST RELACIONADOS
Antes de que realices la lectura con un micrómetro, es necesario determinar las unidades en las que esta graduada el instrumento y posteriormente su legibilidad.
Asimismo, antes de realizar la medición es importante verificar que los extremos del yunque y el husillo se encuentren limpios y sin imperfecciones ya que en caso de no ser así, podrían obtener mediciones erróneas.
Cuando el micrómetro se usa constantemente o de una manera inadecuada, el
punto cero del micrómetro puede desfasado, es importante asegurarse que esté alineado.
La manera de realizar una medición con un micrómetro de exteriores es muy simple; debes colocar la parte que se va a medir entre el tope y el extremo plano del husillo, con ayuda del
trinquete, se ajustan los dos extremos hasta sujetarlo firmemente, es necesario verificar que
el instrumento esté firmemente colocado sobre las caras de la pieza para evitar así
variaciones en las lecturas.

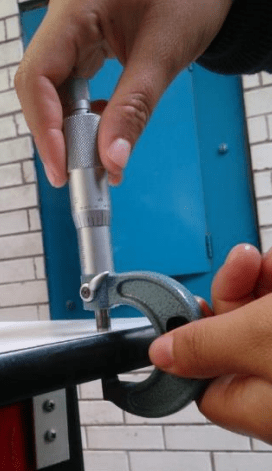

Para realizar mediciones en piezas fijas, debes sostener el micrómetro por la mitad del mango con una mano, y el trinquete con la otra, es importante mantener la mano fuera del borde del yunque:

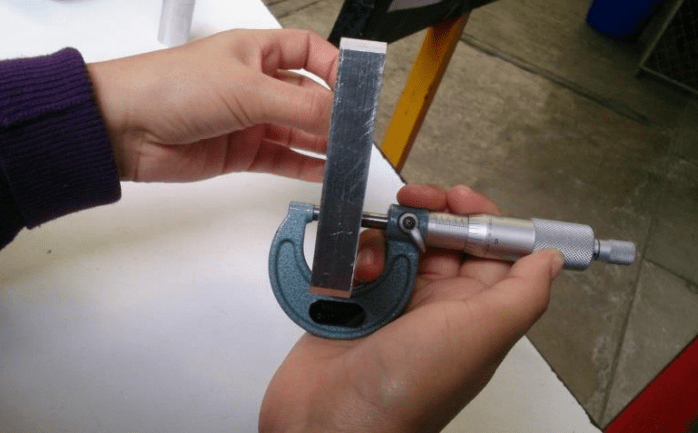

Para realizar mediciones a piezas mecánicas sueltas, el micrómetro se sostiene como se muestra en la imagen de abajo, de esta manera se garantiza una correcta y firme sujeción de la pieza y por tanto una correcta medición:
Como usar un micrómetro en piezas sueltas
Usualmente, la longitud máxima a medir en este tipo de instrumento es de 25 mm o 1
pulgada, por lo que es necesario disponer de un micrómetro para cada campo de medidas
que se quieran tomar 0-25 mm, 25-50 mm, 50-75 mm, etc.
Para interpretar la lectura del instrumento graduado en milímetros primero debes saber cuál es la mínima lectura del cuerpo graduado (escala principal), usualmente estas pueden ser de 1 mm y 0.5 mm.

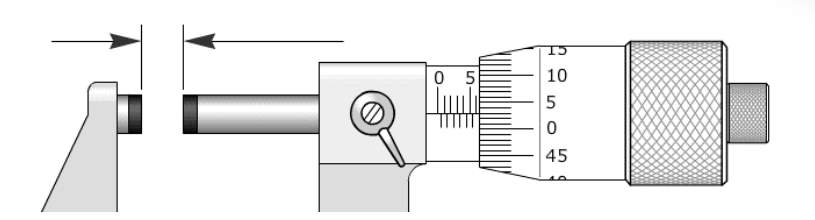

Vera que el cuerpo graduado del micrómetro de la siguiente imagen presenta varias divisiones, cada una de las divisiones superiores representa 1 mm, y dará el valor entero de la lectura, mientras que cada una de las divisiones inferiores representa 0.5 mm y representan el valor decimal de la lectura tomada
De igual forma el tambor presenta una graduación, se encuentra dividido en 50 partes, de las cuales cada una representa 0.01 mm y estas representan los valores centesimales de la lectura.
La medición se obtiene de la siguiente forma:
En el cuerpo graduado se toma el valor que sobrepasa al tambor, corresponde a la sexta división de la escala superior, pero no así la séptima división de la escala inferior. Por otro lado, la escala del tambor coincide con la línea central del cuerpo en su tercera división, por lo que la lectura será:
En la siguiente imagen verás un micrómetro con una graduación en pulgadas:
La medición se obtiene de la forma similar al anterior, solo debes tomar en cuenta que se tienen milésimas de pulgada, la legibilidad se define como el factor mínimo que se puede leer, el número de divisiones de la escala es de .025” y aplicar la relación.
En el cuerpo graduado se toma el valor que sobrepasa al tambor, por lo que la lectura será:
Aquí te compartimos otras videos tutoriales que hemos seleccionado para ti. Donde conocerás como usar los micrometros:
