Los micrómetros de exteriores son instrumentos que te permitirán medir de manera precisa el diámetro de ejes, planchas o cualquier elemento que necesites controlar con precisión.
DETALLES

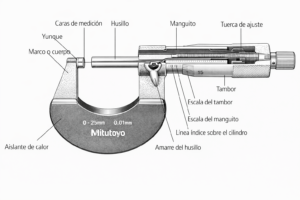

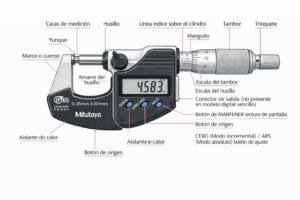

Aquí puedes explicar los componentes principales de un micrometro análogico y un micrometro digital:

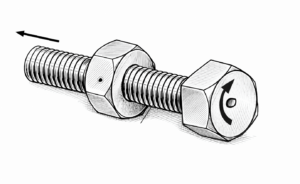

El funcionamiento de un micrómetro de exteriores se basa en el principio del tornillo micrométrico, el cual permite transformar un movimiento de rotación en un desplazamiento lineal muy preciso. Cuando el usuario gira el tambor del micrómetro, el husillo roscado avanza o retrocede dentro de una tuerca fija. Este desplazamiento longitudinal es proporcional al número de vueltas que realiza el tornillo.
Por ejemplo, si el tornillo tiene un paso de rosca de 0,5 mm, significa que por cada vuelta completa del tambor el husillo se desplazará exactamente 0,5 mm. Si la escala del tambor está dividida en 50 partes iguales, cada división corresponderá a un desplazamiento de 0,01 mm, lo que permite obtener mediciones con gran precisión.
El micrómetro está formado por un marco en forma de herradura, en cuyos extremos se encuentran el yunque (tope fijo) y el husillo móvil. Al girar el tambor, el husillo se desplaza hacia adelante o hacia atrás hasta hacer contacto con la superficie de la pieza que se desea medir. La distancia entre estos dos puntos de contacto corresponde a la dimensión externa de la pieza.
La lectura de la medición se obtiene combinando la información de dos escalas: la escala fija de la manga o regla graduada, que indica los milímetros y medios milímetros, y la escala del tambor, que muestra las fracciones de milímetro. Sumando ambas lecturas se obtiene la medida final de la pieza.
Debido a la alta precisión del instrumento, aplicar una presión excesiva sobre la pieza podría generar errores en la medición o incluso dañar el micrómetro. Por esta razón, estos instrumentos incorporan un trinquete o limitador de presión, que permite aplicar siempre una fuerza de contacto constante entre el husillo y la pieza medida, garantizando así resultados repetibles y confiables.
Existen muchos rangos de medición de miocrometros, pero aquí tomaremos como referencia los micrometros de la marca Mitutoyo.
| Micrómetro | Rango de medición | Qué tipo de piezas mide normalmente | Observación |
|---|---|---|---|
| Micrómetro 1 | 0 – 25 mm | Piezas pequeñas, espesores de láminas, tornillos pequeños | Es el micrómetro más común en talleres |
| Micrómetro 2 | 25 – 50 mm | Ejes pequeños, casquillos, piezas mecanizadas medianas | Continúa el rango del anterior |
| Micrómetro 3 | 50 – 75 mm | Ejes y componentes de maquinaria | Mantiene incremento estándar de 25 mm |
| Micrómetro 4 | 75 – 100 mm | Ejes medianos y componentes industriales | Último del rango común de talleres básicos |
| Micrómetro 5 | 100 – 125 mm | Ejes grandes o piezas mecánicas robustas | Requiere mayor apertura del arco |
| Micrómetro 6 | 125 – 150 mm | Componentes industriales de mayor tamaño | Mayor profundidad de arco |
| Micrómetro 7 | 150 – 175 mm | Ejes largos o piezas pesadas | Uso más especializado |
| Micrómetro 8 | 175 – 200 mm | Componentes grandes de maquinaria | Menos frecuente en talleres pequeños |
| Micrómetro 9 | 200 – 225 mm | Piezas industriales grandes | Utilizado en industria pesada |
| Micrómetro 10 | 225 – 250 mm | Ejes grandes y piezas estructurales | Normalmente parte de juegos completos |
| Micrómetro 11 | 250 – 275 mm | Componentes de gran diámetro | Uso especializado |
| Micrómetro 12 | 275 – 300 mm | Piezas muy grandes | Límite típico en muchos juegos de micrómetros |
Fuente: Mitutoyo Corporation. Datos técnicos: Catálogo de instrumentos de medición Mitutoyo. Mitutoyo.

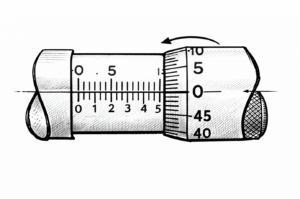

La lectura de un micrómetro de exteriores se realiza combinando la información de dos escalas graduadas: la escala fija ubicada en la manga del micrómetro y la escala móvil que se encuentra en el tambor. Estas dos escalas trabajan juntas para mostrar la medición con gran precisión.
En la regla fija o manga del micrómetro se encuentran las graduaciones en milímetros y medios milímetros. Dependiendo del diseño del instrumento, los milímetros pueden aparecer en la parte superior y los medios milímetros en la parte inferior de la escala, o viceversa. Esta escala permite identificar la parte principal de la medición.
El tambor graduado gira junto con el husillo y normalmente está dividido en 50 divisiones, lo que permite realizar lecturas con una resolución de 0,01 mm. Cada división del tambor representa una centésima de milímetro, lo que permite obtener mediciones muy precisas.
El primer paso para leer el micrómetro consiste en observar la escala fija de la manga. En esta escala se identifican los milímetros completos y, si es visible, el medio milímetro adicional.
Por ejemplo, si el borde del tambor deja visible la marca de 10 mm y además se observa la línea correspondiente a 0,5 mm, la medición parcial en la escala fija será de 10,5 mm.
El siguiente paso consiste en observar la escala del tambor. Para ello se debe identificar cuál de las divisiones del tambor coincide exactamente con la línea central de la regla fija.
Cada una de estas divisiones representa 0,01 mm, por lo que el valor indicado por el tambor debe sumarse a la lectura obtenida en la escala fija. De esta manera se obtiene la medición completa.
Por ejemplo, si la escala fija indica 10,50 mm y la línea del tambor coincide con la marca 0, la lectura final será 10,50 mm. En cambio, si coincide con otra división del tambor, se deberá sumar la cantidad correspondiente de centésimas de milímetro.
La medición final se obtiene sumando la lectura de la escala fija y la lectura del tambor. Este sistema permite obtener mediciones muy precisas, lo que hace que el micrómetro sea una herramienta fundamental en procesos de control dimensional, mecanizado y verificación de piezas industriales.
Medición de diámetro de ejes durante su fabricación.
Control de espesor de placas
Verificación de piezas mecanizadas
Control dimensional en CNC
Inspección de piezas en control de calidad
Alta precisión
Repetibilidad de medición
Fiabilidad en entornos industriales
Compatibilidad con control de calidad
| Instrumento | Precisión | Uso |
|---|---|---|
| Micrómetro | hasta 0.001 mm | mediciones de alta precisión |
| Calibrador vernier | 0.02 mm aprox | mediciones generales |
Aquí puedes mencionar:
Mitutoyo
Mahr
Tesa
Starrett
Insize
Accud
