El uso de micrómetros de altura es fundamental en el control dimensional de piezas industriales. Estos instrumentos, como los modelos Vernier o con dígitos mecánicos de Mitutoyo, permiten medir alturas y trazar referencias con gran exactitud. Sin embargo, su precisión depende en gran medida de una correcta manipulación y comprensión de sus principios de funcionamiento.
Cómo Leer un Micrómetro de Altura Correctamente
La lectura precisa es el primer paso para un uso de micrómetros de altura efectivo. El proceso varía ligeramente según el tipo de instrumento.

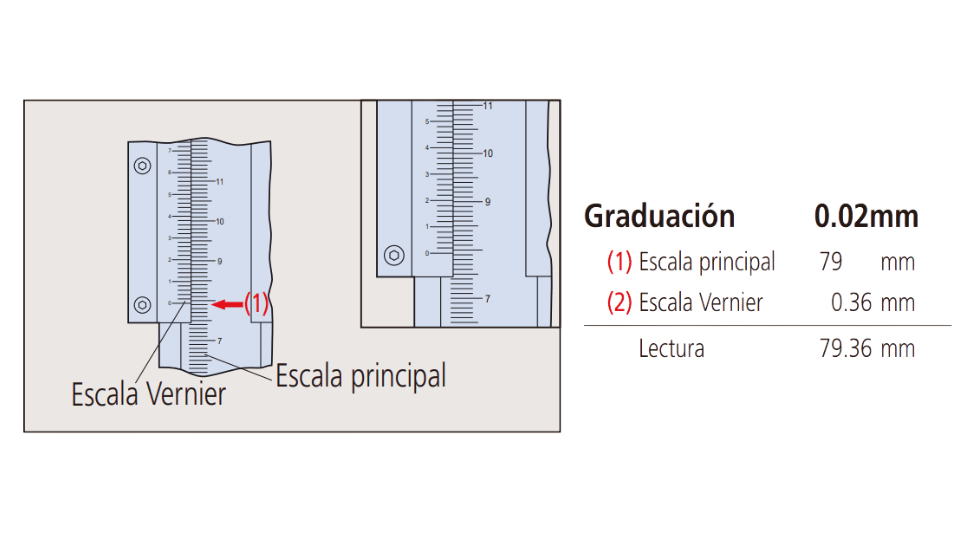

Para Micrómetros con Escala Vernier
- Escala principal: Lea el valor en milímetros justo antes del cero del nonio (Vernier). Ejemplo: 79 mm.
- Escala Vernier: Identifique la línea del nonio que coincide perfectamente con una línea de la escala principal. Ejemplo: 0.36 mm.
- Lectura final: Sume ambos valores. Ejemplo: 79.36 mm.
Para Micrómetros con Contador y Cuadrante
- Contador: Lea el valor milimétrico entero en el contador. Ejemplo: 122 mm.
- Cuadrante: Lea la fracción de milímetro en el cuadrante analógico. Ejemplo: 0.11 mm.
- Lectura final: Sume ambos valores. Ejemplo: 122.11 mm.
Notas Claves para el Uso de Micrómetros de Altura
Para garantizar mediciones fiables, es crucial atender a una serie de buenas prácticas y advertencias técnicas descritas en el manual.
Causas Potenciales de Error
El uso de micrómetros de altura conlleva varios factores de error que deben minimizarse:
- Efecto de paralaje: Leer las escalas desde un ángulo incorrecto.
- Fuerza de medición excesiva: El instrumento no cumple el Principio de Abbe, por lo que una presión irregular causa error.
- Dilatación térmica: Diferencia de temperatura entre el instrumento y la pieza.
- Alabeo de la columna: Una columna de referencia deformada guía incorrectamente la corredera.

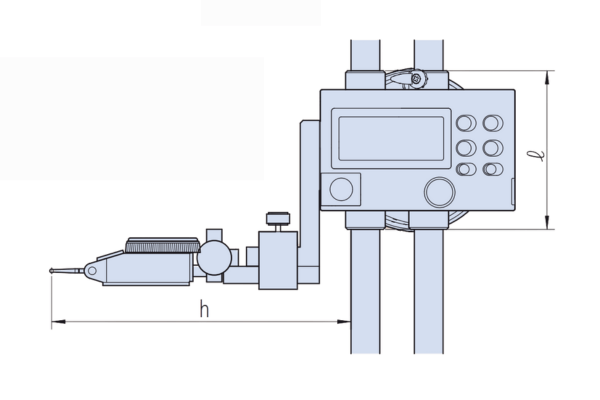

- Instalación del palpador: Un palpador trazador largo amplifica el error por alabeo, según la fórmula
Error = (h * a) / l.
Ejemplo Práctico: Si la distancia del punto de medición (h) es de 150 mm, el error será 1.5 veces mayor que si h fuese de 100 mm.
Instrucciones de Manipulación y Mantenimiento
- Limpieza: Mantenga la columna guía limpia. El polvo dificulta el deslizamiento y causa errores.
- Trazado: Bloquee siempre la corredera con los mecanismos de fijación. Verifique el ajuste después del bloqueo, ya que puede variar ligeramente.
- Paralelismo: Asegure un paralelismo ≤ 0.01 mm entre la cara del palpador y la superficie de referencia de la base. Elimine rebabas o polvo antes de instalar el palpador.
- Ajuste del cero: Si la escala principal es móvil, desplacela para fijar el punto cero y apriete bien las tuercas.
- Prevención de paralaje: Lea las graduaciones mirando directamente frente a ellas.
- Mantenimiento post-uso: Limpie agua y aceite con un paño. Aplique una capa fina de aceite anticorrosión antes de guardar.
- Almacenamiento: Evite sol directo, temperaturas extremas y humedad alta. Para modelos digitales sin uso por más de 3 meses, retire la batería. Use la tapa protectora.
Precauciones de Seguridad y Calibración
- La punta del trazador es muy afilada; manipúlela con cuidado para evitar lesiones.
- Nunca grabe o marque la escala de un micrómetro digital, ya que la daña.
- Maneje el instrumento con cuidado, evitando caídas o golpes.
- Considere la relación entre materiales, temperatura ambiente y de la pieza, ya que puede afectar la precisión si no se aplica una corrección térmica.
Procedimiento para un Ajuste Preciso
Un error común durante el uso de micrómetros de altura es la elevación de la base durante el ajuste.
- Al ajustar la altura desde bloques patrón o una pieza, evite ejercer fuerza excesiva hacia abajo sobre la corredera, ya que levanta la base y genera error.
- Para un ajuste preciso, baje la corredera lentamente mientras mueve la punta del trazador de lado a lado sobre la superficie de referencia.
- El ajuste correcto se logra cuando el palpador toca ligeramente la superficie al pasar sobre su borde.
- En consecuencia, asegúrese siempre de que la placa de superficie y la base del instrumento estén libres de polvo o rebabas.
