Los cabezales de micrómetro son componentes esenciales en sistemas de medición y posicionamiento de precisión. Su correcta selección garantiza exactitud, durabilidad y funcionalidad en aplicaciones industriales.
Esta guía, basada en especificaciones técnicas, te ayudará a elegir el modelo adecuado según tus necesidades.
Factores Clave en la Selección de Cabezales de Micrómetro
Al elegir cabezales de micrómetro, debes considerar varios aspectos técnicos que impactan directamente su rendimiento.

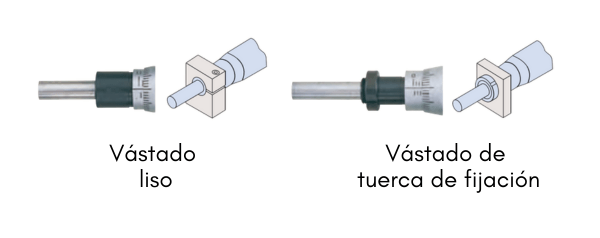

Tipo de Vástago: Liso o de Tuerca de Fijación
El vástago, que sirve para montar el cabezal, se clasifica en dos tipos:
- Vástago liso: Ofrece una aplicación más amplia y permite un ajuste posicional ligero en la dirección axial durante la instalación final.
- Vástago de tuerca de fijación: Permite un amarre rápido y seguro, sin necesidad de dispositivos de sujeción partidos o adhesivos.
El diámetro del vástago se fabrica según tamaños nominales imperiales o métricos con una tolerancia específica (hé).

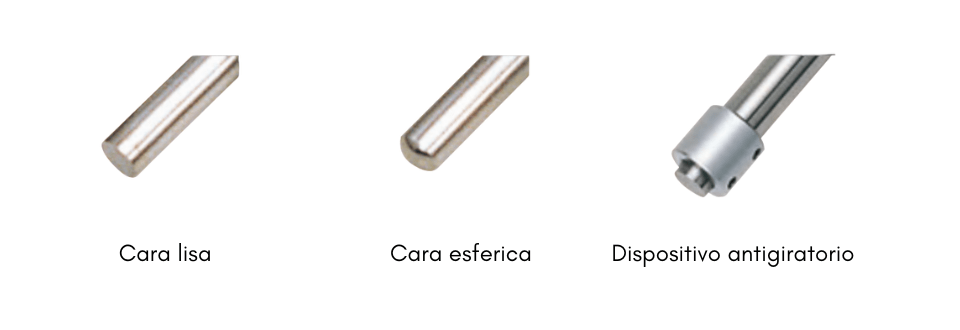

Caras de Medición: Funcionalidad Específica
La elección de la cara del husillo depende de la aplicación:
- Cara lisa: Es común en aplicaciones de medición. Cuando se usa como tope, junto con una superficie de contacto lisa, proporciona mayor durabilidad.
- Cara esférica: Minimiza errores por defectos de alineación cuando el cabezal se usa como dispositivo de avance. También se puede usar una cara lisa contra una esfera (como una bola de carburo).
- Dispositivo antigiratorio: Se utiliza cuando debe evitarse una acción de tensión en la pieza de trabajo. Puede ser un cabezal con husillo antigiratorio o un dispositivo adicional montado en el husillo.
Paso de Rosca del Husillo: Precisión y Velocidad
- Paso estándar (0,5 mm): El tipo más común.
- Paso de 1 mm: Permite un fijado más rápido y evita errores de lectura de 0,5 mm. Ofrece mejor soporte de carga gracias a su rosca más grande.
- Pasos finos (0,25 mm o 0,1 mm): Ideales para aplicaciones que requieren avance o posicionamiento ultrafino.
Características Operativas de los Cabezales de Micrómetro
Dispositivo de Fuerza Constante y Bloqueo
- Para aplicaciones de medición, se recomienda un cabezal con dispositivo de fuerza constante (tambor de fricción o trinquete).
- Para uso como tope o donde la prioridad sea el ahorro de espacio, la mejor opción suele ser un cabezal sin trinquete.
- Si el cabezal funciona como tope, es deseable un modelo con bloqueo del husillo para que el ajuste no varíe bajo cargas de choque repetidas.

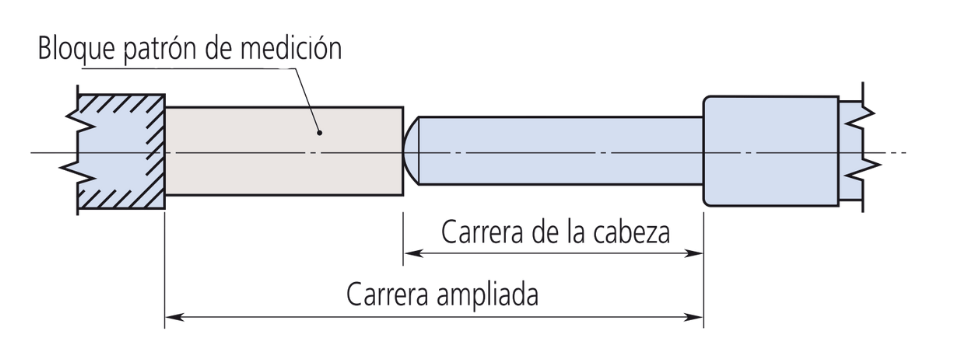

Rango de Medición (Carrera)
- Los cabezales de micrómetro estándar ofrecen seis rangos, de 5 a 50 mm.
- Se recomienda elegir un margen suficiente sobre la carrera esperada. Incluso para recorridos pequeños (2-3 mm), puede ser más rentable optar por un modelo de 25 mm si el espacio lo permite.
- Para carreras superiores a 50 mm, se puede ampliar el rango efectivo usando simultáneamente un bloque patrón de medición.
Aspectos de Lectura y Montaje

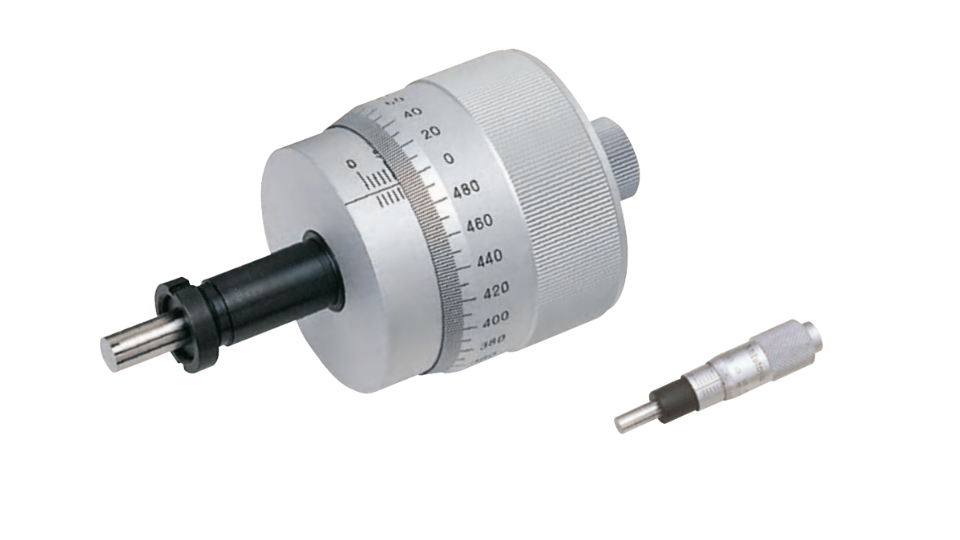

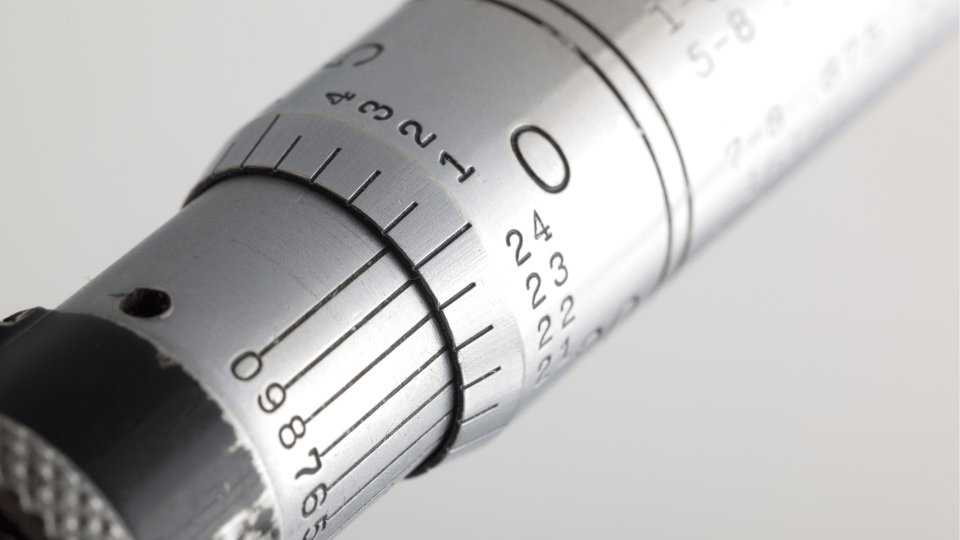

Diámetro del Tambor y Estilo de Graduación
- Un tambor de diámetro pequeño permite un posicionamiento rápido, mientras que uno grande facilita un posicionamiento fino y una lectura más fácil.

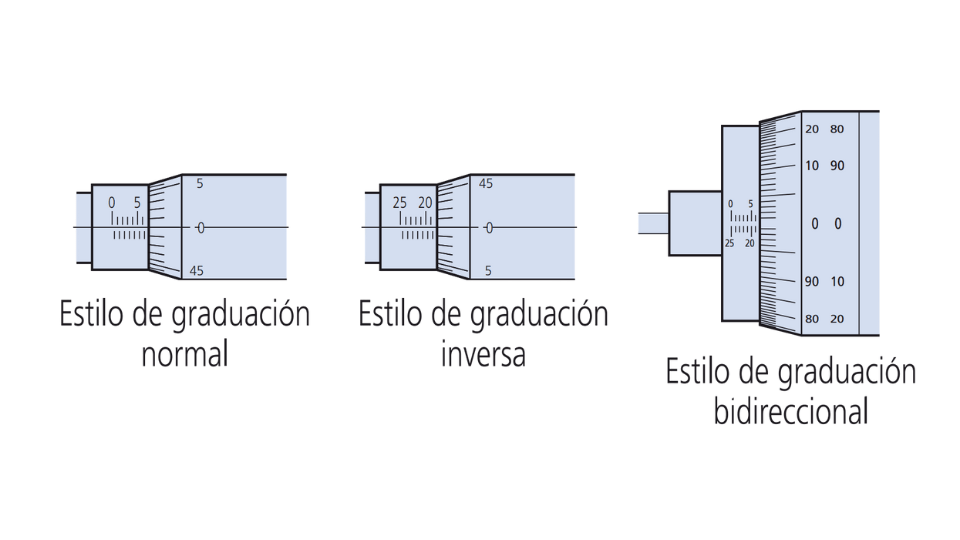

- Estilos de graduación:
- Normal: La lectura aumenta al retraer el husillo (estándar, similar a un micrómetro exterior).
- Inversa: La lectura aumenta al avanzar el husillo.
- Bidireccional: Facilita la medición en cualquier dirección (números negros para operación normal, rojos para la inversa).
- Digital: Cabezales con pantalla electrónica o mecánica que permiten lectura directa, evitan errores de lectura y, en el caso electrónico, permiten procesar datos.
Directrices para el Montaje
Un cabezal de micrómetro debe montarse en un orificio mecanizado con precisión, sin ejercer fuerza excesiva sobre el vástago. Se recomiendan los métodos (1) Tuerca de amarre o (2) Amarre de cuerpo partido. Se desaconseja el método (3) Amarre con tornillo de fijación. Es crucial que la cara de apoyo (Cara A) esté escuadrada respecto al orificio de montaje.
Capacidad de Carga: Consideraciones Clave

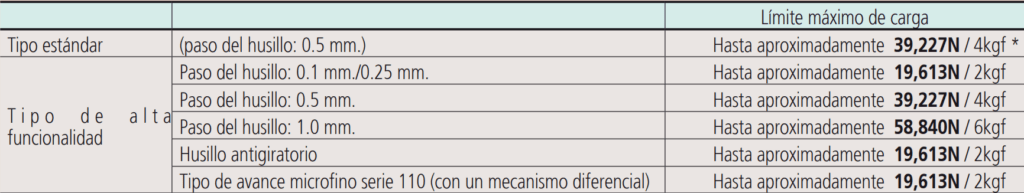

La capacidad máxima de carga depende del método de montaje y de si la carga es estática o dinámica (como en un tope). Mitutoyo proporciona límites recomendados, que varían según el tipo de cabezal y el paso del husillo, desde aproximadamente 19.6 N (2 kgf) para tipos estándar de 0.5 mm, hasta 39.2 N (4 kgf) para tipos de 1 mm o alta funcionalidad. Las pruebas estáticas muestran que el método de montaje influye significativamente en la resistencia a la carga dañina.
