En ingeniería mecánica, controlar este parámetro es fundamental porque determina la compatibilidad, resistencia y precisión del ensamblaje roscado. Si el diámetro de paso no cumple con las tolerancias especificadas, la unión puede presentar problemas de ajuste, desgaste prematuro o incluso fallas mecánicas en aplicaciones críticas. Medición de roscas
Las roscas utilizadas en la industria suelen tener perfiles triangulares con ángulos específicos. Por ejemplo:
- Roscas métricas ISO: ángulo de perfil de 60°
- Roscas Whitworth: ángulo de perfil de 55°
Estas características geométricas influyen directamente en la forma en que se realiza la medición del diámetro de paso y en las fórmulas utilizadas para calcularlo. Medición de roscas

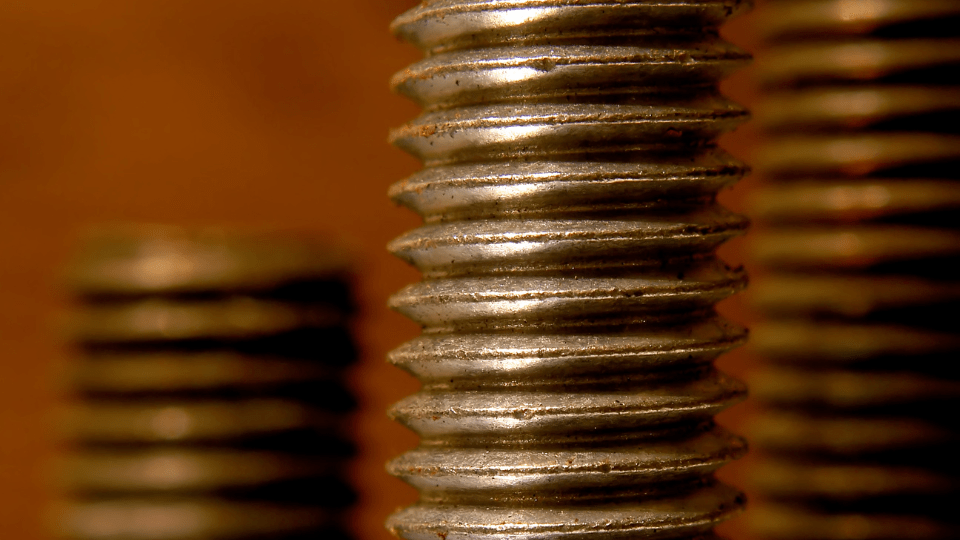

¿Qué es el diámetro de paso de una rosca?
El diámetro de paso es el diámetro imaginario donde el ancho del filete de la rosca y el espacio entre filetes son iguales. Este diámetro se encuentra aproximadamente a la mitad de la altura del filete y representa la zona donde realmente se produce el contacto entre el tornillo y la tuerca durante el ensamblaje.
En una rosca pueden identificarse tres diámetros principales:
- Diámetro exterior: medido sobre la cresta del filete.
- Diámetro interior o de núcleo: medido en el fondo del filete.
- Diámetro medio o diámetro de paso: ubicado aproximadamente a mitad de la altura del filete.

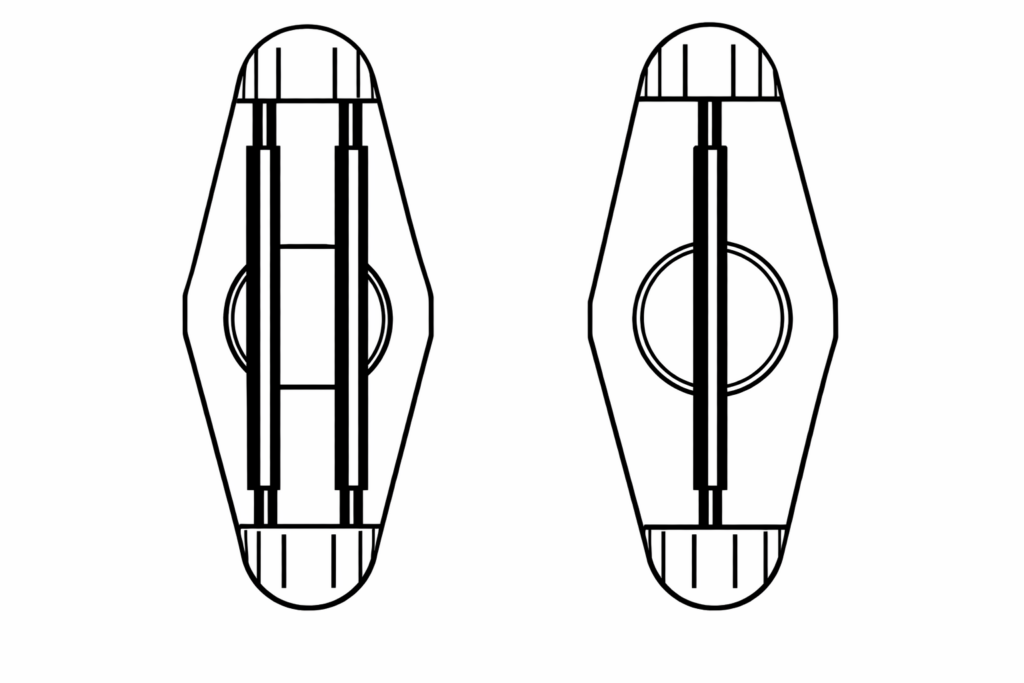

Método de los 3 Alambres para Medir el Diámetro de Paso
Uno de los métodos más utilizados para medir el diámetro de paso de una rosca es el método de los tres alambres, ampliamente empleado en laboratorios de metrología y talleres de mecanizado de alta precisión.

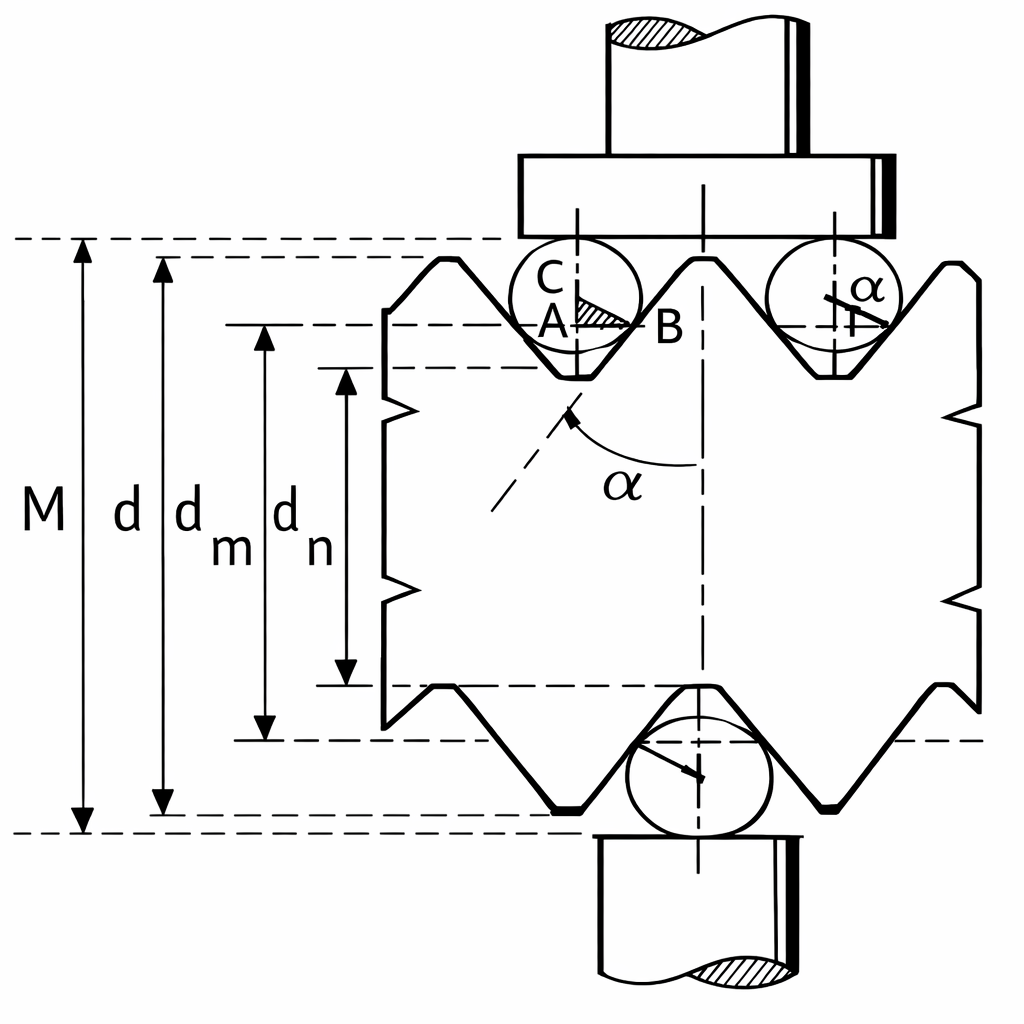

Este método consiste en colocar tres alambres calibrados entre los filetes de la rosca. Dos de los alambres se colocan en un lado de la rosca y el tercero en el lado opuesto. Posteriormente se utiliza un micrómetro de exteriores para medir la distancia total sobre los alambres.
Los alambres se apoyan de manera tangencial sobre los flancos del filete de la rosca, lo que permite obtener una medición indirecta del diámetro medio con una alta precisión. Este procedimiento es muy confiable porque minimiza la influencia de errores en el diámetro exterior o en el diámetro del núcleo de la rosca. Medición de roscas
Fórmulas para calcular el diámetro de paso
Una vez obtenida la medición sobre los alambres (M), el diámetro de paso puede calcularse utilizando fórmulas específicas que dependen del perfil de la rosca.
Para roscas métricas o unificadas (ángulo de 60°)
Se utiliza una relación geométrica basada en el paso de la rosca y el diámetro de los alambres.

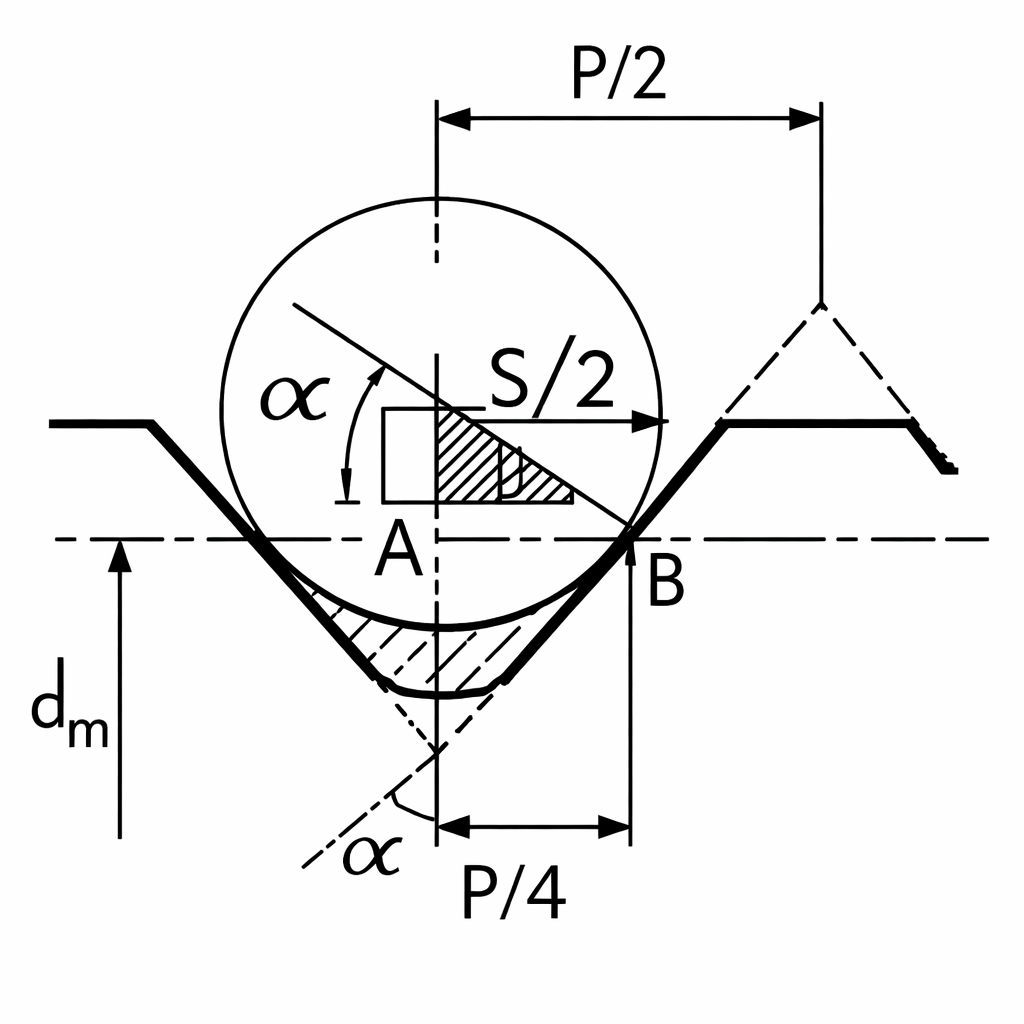

En este caso, el diámetro óptimo del alambre suele aproximarse a:
d ≈ 0.577 · P
donde:
- d = diámetro del alambre
- P = paso de la rosca
Para roscas Whitworth (ángulo de 55°)
La geometría del filete cambia, por lo que el diámetro óptimo del alambre es ligeramente diferente.
d ≈ 0.570 · P
Estas diferencias se deben al ángulo del perfil del filete, que modifica la posición de contacto entre los alambres y los flancos de la rosca. Medición de roscas.

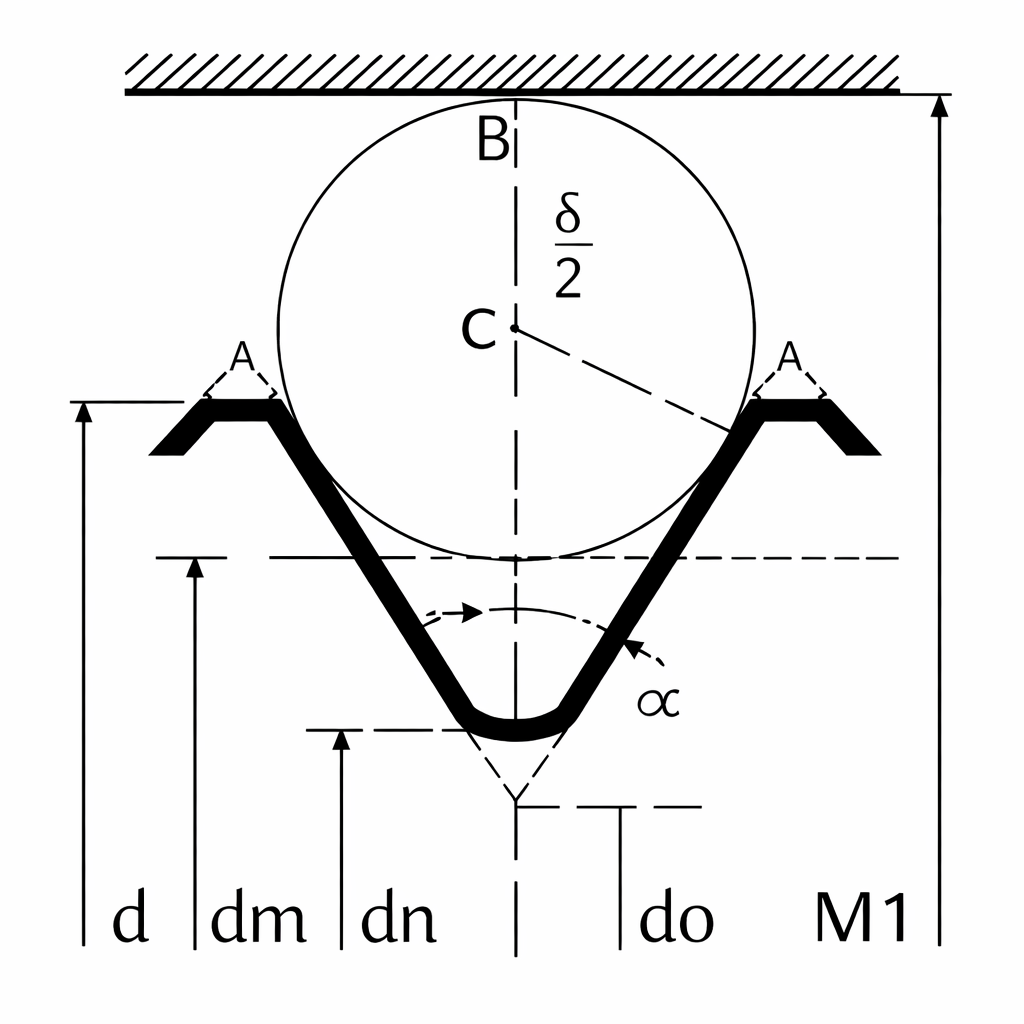

Correcciones en la medición del diámetro de paso
En algunos casos, especialmente cuando los alambres utilizados no son exactamente tangentes al diámetro medio de la rosca, es necesario aplicar correcciones geométricas para obtener el valor real del diámetro de paso.
Estas correcciones dependen del ángulo del perfil de la rosca y del diámetro de los alambres utilizados. Por esta razón, en aplicaciones de alta precisión se recomienda utilizar alambres calibrados con el diámetro óptimo correspondiente al paso de la rosca.
Recomendaciones para medir correctamente el diámetro de paso
Para obtener resultados confiables utilizando el método de los tres alambres se recomienda:
- Utilizar alambres calibrados certificados con diámetro conocido.
- Verificar que los alambres estén limpios y libres de deformaciones.
- Colocar correctamente los alambres para que apoyen tangencialmente sobre los flancos del filete.
- Aplicar una fuerza de medición constante utilizando el trinquete del micrómetro.
- Realizar mediciones en varios puntos de la rosca para detectar posibles errores de paso.
Fuente:
Mitutoyo. (s.f.). Guía rápida de micrómetros: Principios de medición y errores térmicos [Manual técnico]. https://bit.ly/3Hd1PbA
