La norma ISO 3611 es un estándar internacional esencial para quienes trabajan con mediciones dimensionales de alta precisión. En esta entrada, exploraremos en detalle qué es esta norma, su alcance y las características técnicas que define para los micrómetros de exteriores, instrumentos clave en la metrología industrial.
¿Qué es la ISO 3611?
La ISO 3611 es una norma técnica que establece las especificaciones geométricas de productos (GPS) para equipos de medición dimensional, enfocándose específicamente en los micrómetros para exteriores. Publicada en su tercera edición en 2023, esta norma reemplaza a la versión anterior (ISO 3611:2010) e introduce mejoras en las características metrológicas y los métodos de prueba.
Características de Diseño del Micrómetro para Exteriores
Según la norma, los micrómetros para exteriores pueden tener indicación analógica o digital y deben cumplir con requisitos específicos de diseño:

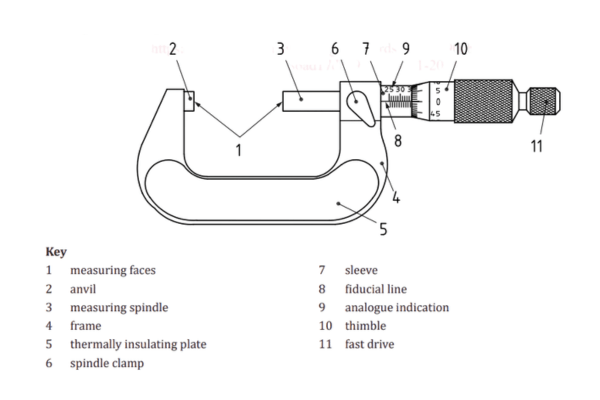

1. Componentes Principales
- Anvil y husillo de medición: Encargados de tomar la medida.
- Marco (frame): Debe ser rígido para garantizar precisión.
- Dispositivo limitador de fuerza: Evita sobrepresión en la medición.

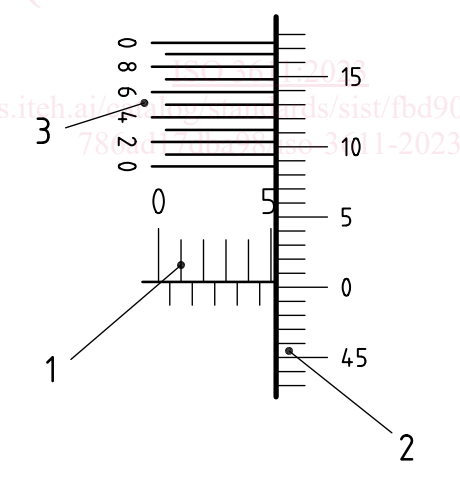

2. Tipos de Indicación
- Analógica: Con escalas principales y secundarias (0,01 mm de resolución).
- Digital: Mecánica o electrónica, con pasos de 0,01 mm o 0,001 mm.
Características Metrológicas Clave
La norma establece parámetros críticos para garantizar la precisión:
1. Error de Medición (E)
- Debe estar dentro de los límites de error máximo permitido (MPE).
- Se evalúa con bloques patrón (como los definidos en ISO 3650).
2. Fuerza de Medición
- El micrómetro debe incluir un dispositivo limitador de fuerza (por ejemplo, un trinquete) para evitar distorsiones.
3. Condiciones de Operación
- Las pruebas se realizan a 20 °C, corrigiendo los valores si es necesario.
Aplicaciones y Beneficios
Los micrómetros regulados por la ISO 3611 son fundamentales en:
- Control de calidad industrial.
- Fabricación de piezas mecánicas de precisión.
- Calibración de instrumentos de medición.
Comentarios Finales
La ISO 3611 es una herramienta indispensable para garantizar la precisión y confiabilidad de los micrómetros para exteriores. Si trabajas en sectores donde la exactitud dimensional es crítica, entender esta norma te ayudará a seleccionar y utilizar estos instrumentos correctamente.
